Antennes LoRa : diversité, qualité et impact réseau

⚠️ Une règle essentielle

La performance du réseau LoRa dépend avant tout de la qualité de l’antenne, pas du module.

Même avec un excellent émetteur, une antenne mal conçue ou mal adaptée peut ruiner la portée, la stabilité et la fiabilité du signal. Il existe plusieurs types d’antennes, chacune avec des caractéristiques spécifiques. Elles ne sont pas équivalentes en performance.

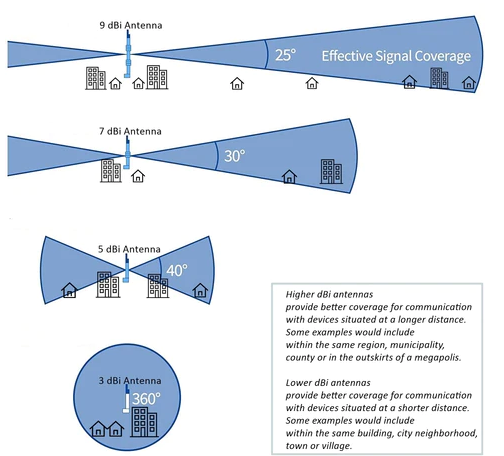

Une antenne trop puissante rate les nœuds proches ou en altitude différente. Un gain modéré (5–8 dBi) est souvent plus efficace si vous êtes éloignés.

---

⚠️ Précaution vitale avant toute manipulation d’antenne

Avant de remplacer une antenne LoRa, il faut impérativement éteindre le module.

🔌 Pourquoi cette précaution ?

• Si le module reste alimenté sans antenne, ou avec une antenne mal connectée, l’énergie RF peut revenir vers le circuit interne.
• Cela risque d’endommager définitivement l’amplificateur de puissance ou le composant RF du module.
• Ce phénomène est appelé réflexion d’ondes et peut survenir en une fraction de seconde.

✅ Pour éteindre correctement :

• Débranchez l’alimentation : USB, batterie ou panneau solaire
• Ou faites un appui long jusqu’à l’affichage « Shutdown » (ex. bouton PRG sur un module Heltec)
• Le bouton Reset ne permet pas d’éteindre.
• Vérifiez que les LED sont complètement éteintes avant toute intervention sur l’antenne

🔧 Cette opération simple évite des pannes irréversibles et assure une installation sécurisée.

---

🔌 Attention aux câbles d’antenne : longueur et qualité

Même avec une antenne parfaitement accordée, l’utilisation d’un câble trop long ou de mauvaise qualité entre l’antenne et le module LoRa peut entraîner des pertes considérables.

⚠️ Pourquoi faut-il limiter la longueur du câble ?

• Atténuation du signal : chaque centimètre de câble introduit une perte, surtout à haute fréquence comme 868 MHz
• Réflexion : un câble mal adapté en impédance (autre que 50 ohms) peut produire des ondes réfléchies
• Désaccord invisible : même si l’antenne est bien calibrée, un câble trop long fausse les mesures et réduit la portée

✅ Bonnes pratiques

• Utiliser des câbles coaxiaux de qualité (ex. RG-316 ou RG-174 pour les courtes distances)
• Longueur minimale recommandée : < 50 cm si possible
• Connecteurs bien sertis et sans jeu (SMA ou RP-SMA adaptés)
• Éviter les adaptateurs multiples qui augmentent les pertes et les risques de faux contact

---

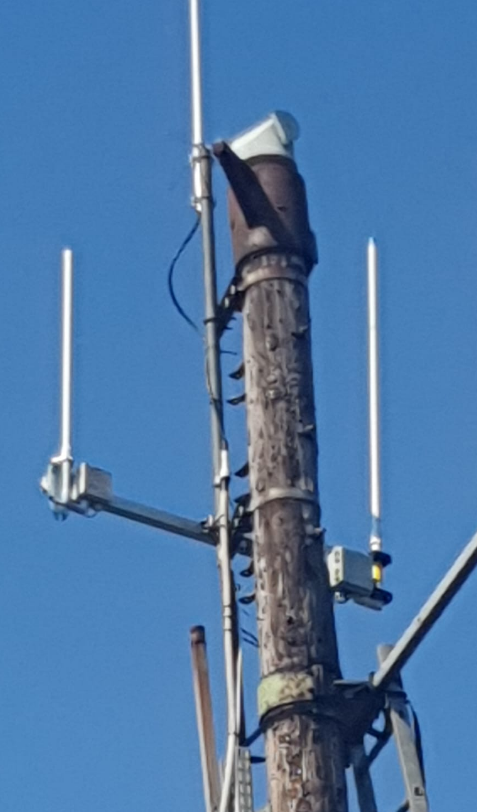

📍 Importance de la position d’installation de l’antenne

La position physique de l’antenne LoRa est tout aussi cruciale que son type ou sa qualité. Pour assurer un rayonnement optimal et une réception stable, il est indispensable de :

• Placer l’antenne le plus haut possible : l’élévation augmente la ligne de vue radio, réduit les obstacles et améliore la portée, surtout en terrain vallonné ou en milieu urbain.
• Éviter toute obstruction autour de l’antenne, notamment les structures métalliques telles que telles que :
  • pylônes, gouttières, câbles, barrières, clôtures, toitures en zinc
  • films anti-reflet
  • encadrements métalliques de fenêtres
  • pare-brise athermique (traités contre les UV et IR dans certaines voitures)
• Eloigner des autres éléments qui peuvent causer :
  • des réflexions d’ondes radio
  • des perturbations électromagnétiques
  • des distorsions du diagramme de rayonnement
• Choisir un emplacement dégagé, idéalement en extérieur, loin des matériaux conducteurs
• Bien orienter l’antenne, surtout pour les modèles directionnels (Yagi, panneau), afin que le rayonnement soit orienté vers les autres nœuds

Un bon positionnement de l’antenne peut améliorer la portée de plusieurs kilomètres, même avec un gain modéré.

---

🌍 Choisir son antenne selon sa position géographique

Il est vivement conseillé de consulter les tests publiés sur Internet pour comparer les antennes selon :

• Fréquence utilisée (433 MHz, 868 MHz, 915 MHz…)
• Environnement (urbain, montagne, plaine)
• Type de connecteur (SMA, RP-SMA)
• Diagramme de rayonnement (omni vs directionnel)

Des plateformes comme Tesswave – Guide des antennes LoRa ou des forums radioamateurs proposent des comparatifs fiables.

---

🛰️ Types d’antennes LoRa

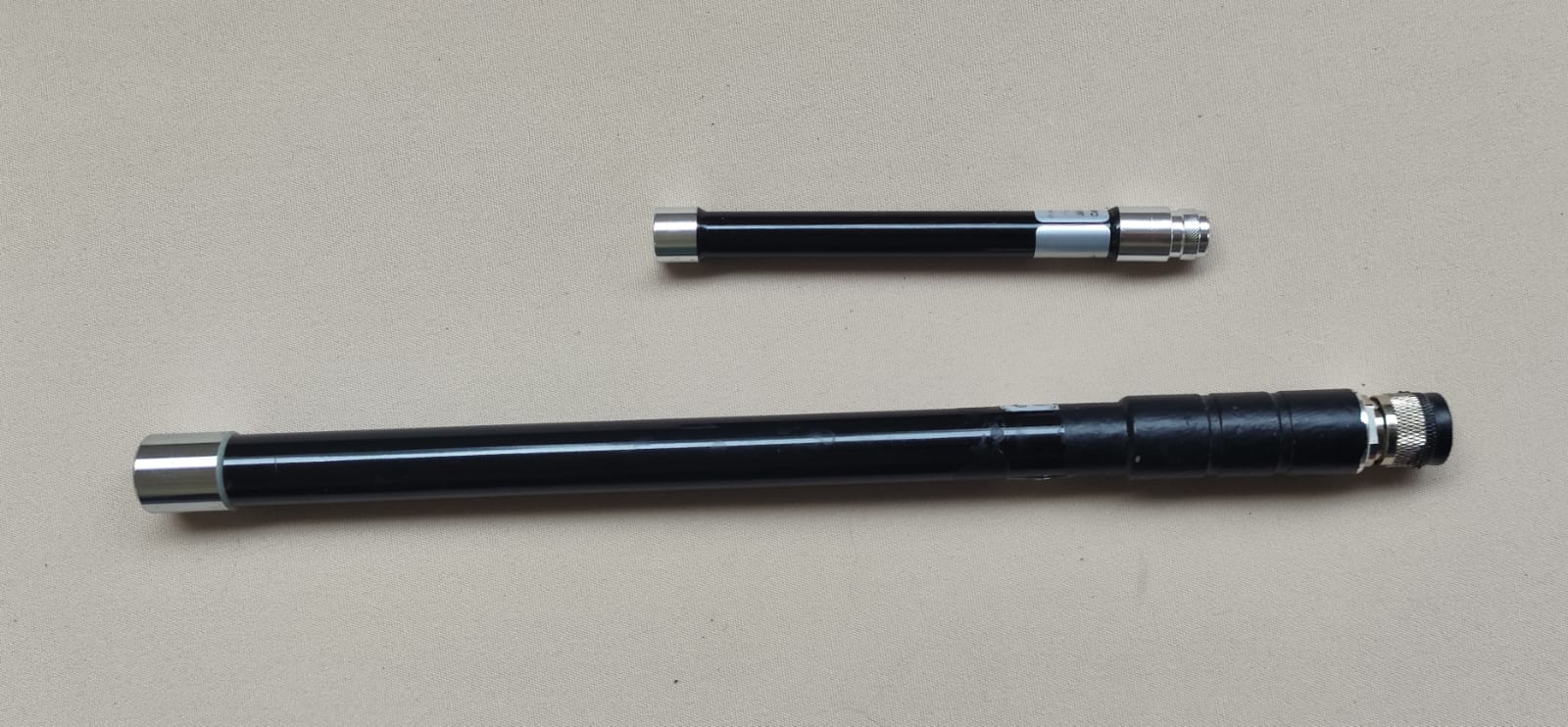

🔸 Antennes colinéaires

• Structure : empilement vertical de dipôles demi-onde
• Gain : 5 à 10 dBi
• Rayonnement : faisceau horizontal très plat
• Avantage : portée étendue sur terrain plat
• Limite : mauvaise couverture verticale → zones mortes en contrebas

Ou trouver :
Chez AliExpress – Recommandée par Gil / Radio Prepper Ne pas prendre la plus grande comme expliqué !

🔸 Dipôle & J-Pole

• Dipôle : antenne de base constituée de deux brins métalliques symétriques, alimentés en leur centre. Elle est souvent réalisée en demi-onde (λ/2) et offre un rayonnement bidirectionnel perpendiculaire à l’antenne. Très simple à construire, elle est idéale pour les expérimentations basiques.
• J-Pole : antenne verticale composée d’un élément rayonnant demi-onde et d’une ligne d’adaptation quart d’onde (λ/4) disposée en forme de « J ». Elle est auto-référencée, ne nécessite pas de plan de sol, et offre un rayonnement omnidirectionnel dans le plan horizontal. Couramment utilisée en VHF/UHF, elle est bien adaptée aux installations fixes compactes.

Ces antennes artisanales sont issues de la culture maker, et leur efficacité dépend fortement de la qualité de fabrication, des matériaux utilisés et du point précis d’alimentation. Elles sont populaires dans les projets LoRa DIY grâce à leur faible coût et leur simplicité de mise en œuvre.

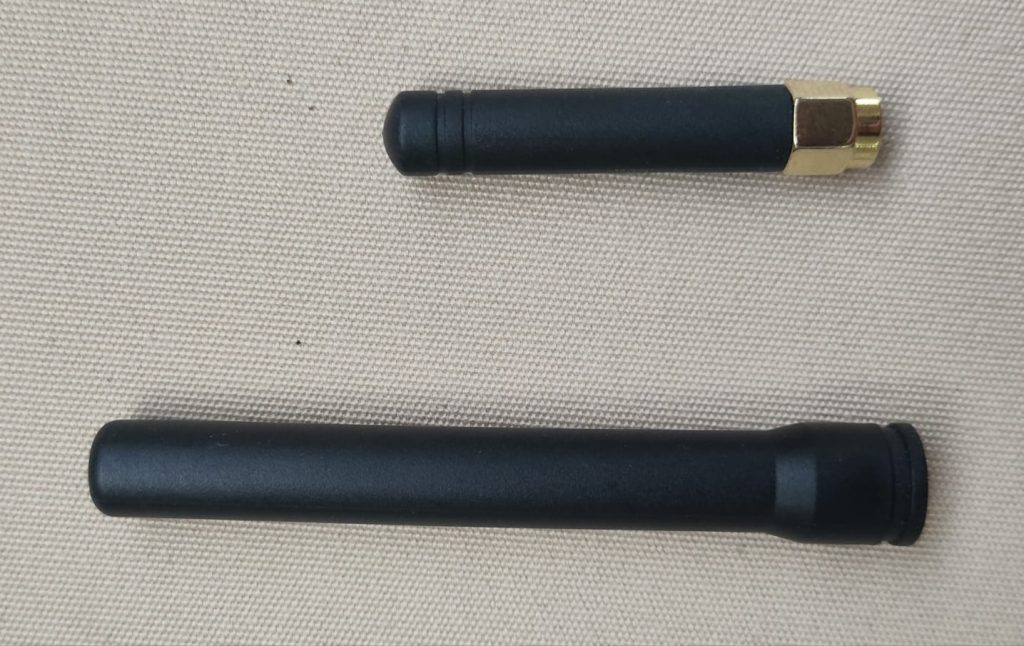

🔸 Antennes hélicoïdales et compactes

• Usage : modules portables, embarqués
• Gain : 2–3 dBi
• Exemples :
  • LINX ANT-916-CW-HW-SMA
  • GIZONT 17 cm hélicoïdale

Ou trouver :
– Chez AliExpress – La meilleure pour Gil / Radio Prepper : bien choisir le bon modèle 868MHz SMA M
– Chez AliExpress – La meilleure marque RAK selon Seb : bien choisir le bon modèle 868 MHz

🔸 Antennes expérimentales en râteau (type Yagi)

• Structure : plusieurs éléments directeurs et réflecteurs disposés en ligne
• Type : antenne directionnelle à fort gain
• Avantage : portée très longue dans une direction ciblée
• Limite : nécessite un alignement précis, peu adaptée aux réseaux maillés

Ces antennes sont souvent utilisées en expérimentation pour établir des liaisons LoRa sur 50 km ou plus, notamment en terrain dégagé ou en ligne de vue directe.

---

🚫 Attention aux antennes non compatibles

Il est crucial de ne pas confondre les antennes LoRa avec celles conçues pour d’autres technologies comme le Wi-Fi, le GSM, ou le Bluetooth :

• Ces antennes sont accordées à des fréquences différentes (ex. Wi-Fi : 2.4 GHz / LoRa : 868 MHz)
• Une antenne non adaptée entraîne une perte massive de signal, voire une absence totale de communication

Certaines marques vendent des antennes dites « 868 MHz » qui ne sont en réalité pas correctement calibrées, avec un SWR trop élevé ou une impédance mal adaptée. Ces défauts techniques réduisent drastiquement les performances du signal.

👉 Vérifiez toujours que l’antenne est spécifiquement accordée à 868 MHz, avec un SWR < 1.5 et une impédance de 50 ohms.

📌 En cas de doute, n’hésitez pas à consulter :

• les tests publiés sur les forums spécialisés
• les sites sérieux de radioamateurs
• les vidéos YouTube de passionnés qui mesurent les performances réelles (NanoVNA, comparaison de portée…)

Ces ressources vous permettent d’identifier les marques fiables et les modèles bien adaptés à votre environnement.

---

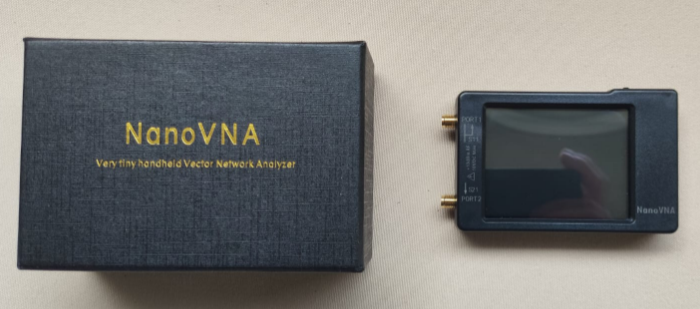

🧪 Tester la qualité d’une antenne avec le NanoVNA

Le NanoVNA est un petit analyseur de réseau vectoriel abordable qui permet de mesurer :

• SWR (Standing Wave Ratio) : efficacité de rayonnement
• Return Loss : pertes de retour
• Impédance : adaptation à la fréquence cible
• Diagramme de Smith : visualisation complexe de l’impédance

Une bonne antenne présente un SWR < 1.5 et un Return Loss > 20 dB, indiquant une adaptation optimale.

Un article détaillé est prévu sur notre site

---

🧠 Conclusion

• Il existe plusieurs types d’antennes LoRa, chacune adaptée à un usage précis.
• Le choix de l’antenne est plus important que le choix du module.
• Une antenne trop puissante ou mal orientée peut nuire à la couverture.
• Les antennes en râteau offrent des performances exceptionnelles en direction ciblée, mais demandent une installation rigoureuse.
• La qualité de fabrication est cruciale : testez, mesurez, comparez.
• Le NanoVNA est l’outil idéal pour valider les performances réelles.
• Appuyez-vous sur les tests en ligne pour choisir l’antenne la mieux adaptée à votre terrain.
